Productomschrijving

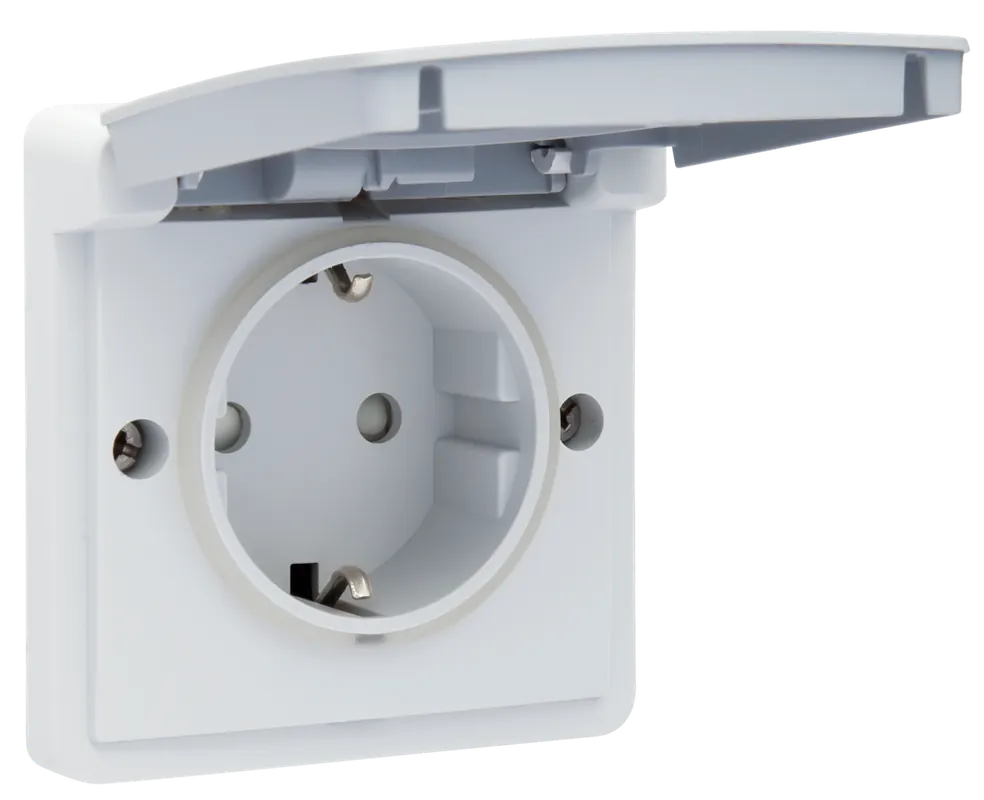

Dit stopcontact is voorzien van randaarde, beschermingsafsluiters, met insteekklemmen en een beschermklep met scharnieren. Het mechanisme wordt in een spuitwaterdichte montagedoos geplaatst. Het geheel is spuitwaterdicht en hierdoor uitermate geschikt voor gebruik in vochtige ruimtes en ammoniakrijke omgevingen. Kleurcombinatie: lichtgrijs met donkergrijze beschermklep.
Technische gegevens
| Maximale nominale waarde vermogenschakelaar | 16 A (1,5 mm²) / 20 A (2,5 mm²) (beperkt door nationale regelgeving voor installaties) | |
|---|---|---|
| Aantal mechanismes | 2 | |
| Materiaal sokkel | ureumformaldehyde (UF) met hoge hitteresistentie wit RAL9010 (bij benadering) |
|
| Materiaal afwerking | Het stopcontact is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm). Het beschermingsdeksel is vervaardigd uit vormvaste acrylonitril-butadieen-styreen (ABS). | |
| Materiaal aarding | randaarde in hoogwaardige messing | |
| Materiaal opbouwdoos | De opbouwdoos is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm). | |
| Bedradingsruimte | 12,7 mm bedradingsruimte onder het mechanisme mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos een snapverbinding houdt het bedrade mechanisme op zijn plaats |
|
| Ingang | één M20-ingang met wartel | |
| Draadaansluiting | de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz2 of sleuf 1 x 5,5 mm) elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt |
|
| Draadcapaciteit | alle aansluitklemmen aan de bovenzijde van de sokkel tot 4 x 2,5 mm² draad per aansluitklem |
|
| Ontmantelingslengte | 14 mm ontmantelingslengte onuitwisbare aanduiding achterzijde |
ontmantelingslengte |
| Opbouwdoos | De functie is ontworpen om in een spuitwaterdichte montagedoos geplaatst te worden. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos (apart te bestellen). | |
| Chemische weerstand | getest en goedgekeurd voor gebruik in omgevingen met ammoniakniveaus to 20 ppm | |
| Beschermingsgraad | IP55 voor de samenstelling van een stopcontact en spuitwaterdichte montagedoos | |
| Slagvastheid | De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C | |
| Kleur | Het stopcontact is lichtgrijs (in de massa gekleurd, bij benadering NCS S 1502 – B, RAL 7035) en het beschermingsdeksel donkergrijs (in de massa gekleurd, bij benadering NCS S 3502 – B) | |
| Keurmerken | KEMA | |
| Markering | CE |
