Beschrijving

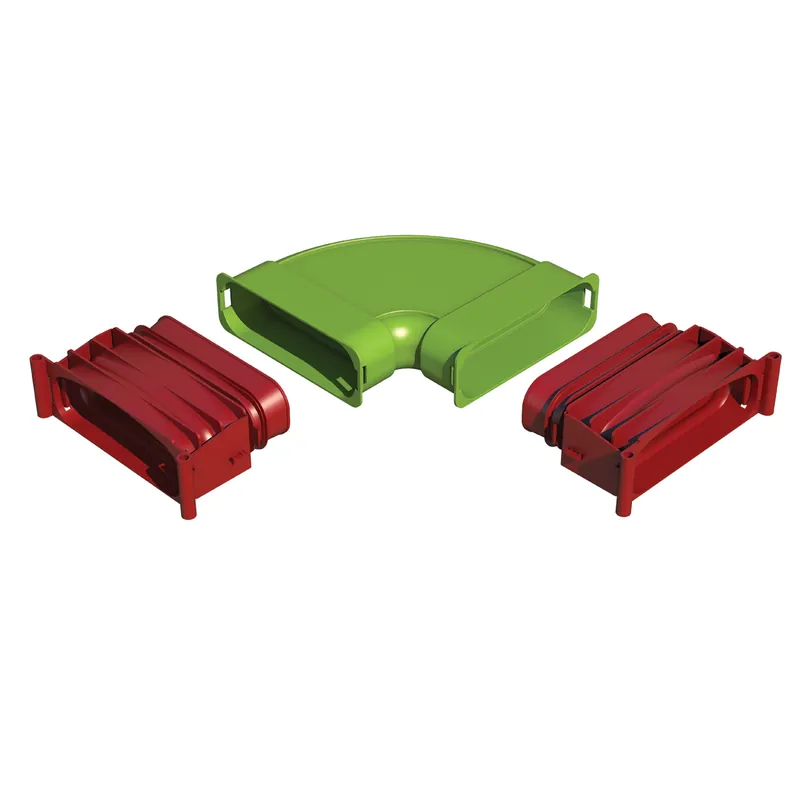

De Ubbink Air Excellent AE45SC bocht 90 graden horizontaal is een onderdeel van het modulaire Air Excellent luchtkanaalsysteem. De bocht maakt een vloeiende richtingsverandering mogelijk in horizontale trajecten en behoudt een constante luchtstroom zonder merkbare drukval. Ideaal voor balansventilatie en WTW-installaties waarbij efficiëntie en geluidscomfort belangrijk zijn.
Pluspunten in het kort
- 90°-bocht voor horizontale luchtkanaalverbindingen in AE45SC-systemen.
- Gladde binnenwand voor minimale luchtweerstand en stille werking.
- Gemaakt van duurzaam kunststof met vergrendelbare klikverbinding.
- Luchtdichte afdichting dankzij geïntegreerde rubberring.
- Volledig compatibel met andere onderdelen uit de Air Excellent AE45SC-serie.
Montage en toepassing
De bocht wordt gebruikt om luchtkanalen horizontaal te laten draaien, bijvoorbeeld bij bochten in vloeren of plafonds. Dankzij het vaste radiusontwerp en de gladde binnenzijde blijft de luchtstroom efficiënt en geluidsarm. Montage verloopt eenvoudig via de klikverbinding met geïntegreerde afdichting, wat zorgt voor een lekdichte installatie zonder extra materialen.
- Monteer de bocht in horizontale richting met de luchtstroom mee.
- Klikverbinding stevig aandrukken tot hoorbare bevestiging.
- Gebruik uitsluitend AE45SC-onderdelen voor correcte passing.
- Controleer de luchtdichtheid na montage voor optimale werking.
Advies bij het kiezen
- Kies deze horizontale 90°-bocht voor richtingsveranderingen in vloer- of plafondkanalen.
- Voor verticale richtingen gebruik je de AE45SC 90° verticaal.
- Combineer met AE45SC-koppelstukken en verdelers voor een compleet systeem.
- Beperk het aantal bochten om de luchtdruk stabiel te houden.
Technische gegevens
- Type: bocht 90° horizontaal
- Serie: Air Excellent AE45SC
- Afmetingen: geschikt voor AE45SC-ovale kanalen (45 mm hoog)
- Materiaal: kunststof (EPE-versterkt, licht en condensbestendig)
- Toepassing: balansventilatie en luchtverdeling
- Montage: klikverbinding met afdichtingsring
- Werktemperatuur: -20 tot +60 °C
- Onderhoud: onderhoudsvrij
In de praktijk
Deze horizontale bocht wordt veel toegepast bij ventilatiesystemen in nieuwbouw- en renovatieprojecten. De EPE-versterking maakt de bocht licht, duurzaam en geluiddempend. Daardoor blijft de luchtstroom stil en energiezuinig, zelfs bij langere trajecten. De montage verloopt snel dankzij de klikverbinding, zonder schroeven of kit.
Wat is het verschil tussen de horizontale en verticale AE45SC-bocht
De horizontale bocht wordt gebruikt bij richtingsveranderingen in vloer- of plafondzones, terwijl de verticale bocht wordt toegepast bij overgangen tussen verdiepingen of wanddoorvoeren.
Heb ik extra afdichting nodig bij montage
Nee, de geïntegreerde rubberring in de klikverbinding zorgt voor een luchtdichte afsluiting. Extra tape of kit is niet nodig.
Kan deze bocht gecombineerd worden met AE35SC-kanalen
Nee, de AE45SC-serie heeft een grotere hoogte en past niet op AE35SC-kanalen zonder verloopadapter.
Mag de bocht worden ingekort
Dat is niet mogelijk. Gebruik bij maatverschillen een verbindingsstuk of verloopdeel uit de AE45SC-serie.
Is de bocht geschikt voor WTW-systemen
Ja, deze bocht is ontwikkeld voor balansventilatie met warmteterugwinning (WTW) en voldoet aan luchtdichtheidsklasse D.
